Bazı cihazların ön paneline baktığınızda düz, kesintisiz bir yüzey görürsünüz. Cihazı çalıştırdığınızda ise o yüzeyin altından ikonlar, rakamlar ya da uyarı işaretleri belirir. Bu etkiye dead-front denir. Bu yazıda dead-front pencerenin ne olduğunu, nasıl elde edildiğini, nerelerde kullanıldığını ve LED ile birlikte tasarlanırken nelere dikkat edilmesi gerektiğini anlatıyoruz.
Dead-front pencere nedir?

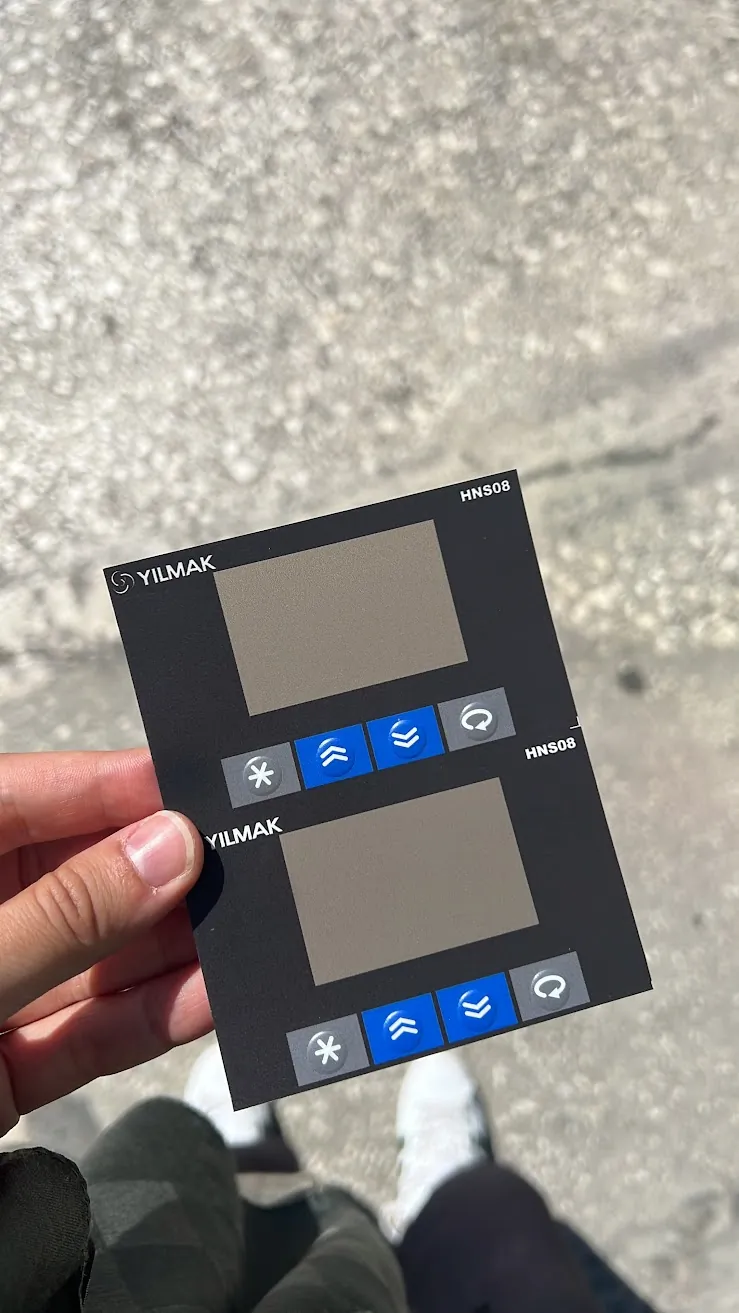

Dead-front, ön panelde arkadan ışık gelmediği sürece çevresindeki yüzeyle aynı görünen, ışık yandığında ise altındaki grafiğin ya da göstergenin görünür hâle geldiği bir pencere uygulamasıdır. Türkçede "gizli pencere" veya "ışık yanınca beliren gösterge" olarak da tarif edilir. Kapalıyken panel sade ve temiz görünür; açıldığında yalnızca ihtiyaç duyulan bilgi ortaya çıkar.
Nasıl çalışır?
Dead-front etkisinin temeli ışık geçirgenliği ve kontrasttır. Pencere alanı, ters baskıyla basılan yarı saydam bir mürekkep katmanıyla kaplanır. Bu katman, ön taraftan gelen ortam ışığını büyük ölçüde yansıtarak çevredeki opak yüzeyle aynı rengi verir. Arkadan güçlü bir ışık (genellikle LED) geldiğinde ise ışığın bir kısmı bu katmandan geçer ve altındaki grafik ya da ekran görünür hâle gelir.
Uygulamada çoğunlukla koyu renkli, özellikle siyah ya da antrasit panellerde tercih edilir; çünkü koyu zeminde pencerenin sınırını gizlemek daha kolaydır. Etkinin başarısı; kullanılan mürekkebin geçirgenliğine, katman sayısına, zemin rengine ve arkadaki ışığın gücüne bağlıdır. Bu nedenle dead-front pencereler çoğu zaman özel mürekkeplerle, katman kalınlığını iyi kontrol edebilen serigrafi baskıyla üretilir.
Dead-front çeşitleri
İkon ve sembol gösterimi
Isıtma, bekleme, uyarı ya da bağlantı ikonları panelin altına yerleştirilen LED'lerle ayrı ayrı aydınlatılır. Kapalıyken panelde hiçbir sembol görünmez; ilgili durum oluştuğunda sadece o ikon belirir.
Ekran ve dijital gösterge
Yedi segmentli göstergeler, küçük LED ekranlar ya da arkadan aydınlatmalı ekranlar dead-front pencerenin arkasına yerleştirilebilir. Cihaz kapalıyken ekranın sınırları görünmez, panel bütünlüklü bir görünüm kazanır.
Arkadan aydınlatmalı yazılar
Marka adı, model ismi ya da tuş etiketleri de dead-front tekniğiyle yalnızca cihaz açıkken görünecek şekilde tasarlanabilir.
Nerelerde kullanılır?
- Beyaz eşya, fırın ve ankastre cihaz panelleri
- Kombi, termostat ve iklimlendirme kontrol panelleri
- Medikal cihazlarda uyarı ve durum göstergeleri (bkz. medikal cihaz paneli)
- Endüstriyel kontrol panellerinde alarm ve çalışma durumu ikonları
- Güvenlik ve erişim kontrol cihazları
- Tasarımın ön planda olduğu tüketici elektroniği
LED ile birlikte tasarım ipuçları
Dead-front pencerenin iyi sonuç vermesi, yalnızca baskıya değil, panelin arkasındaki aydınlatma tasarımına da bağlıdır.
- Işık gücü: Yarı saydam katman ışığın bir kısmını tuttuğu için arkadaki LED'in yeterince parlak olması gerekir. Zayıf LED'le ikonlar soluk görünür.
- Işık sızması: Bir ikonun ışığının komşu ikona taşmaması için LED'ler arasında ışık bariyeri veya ayrı bölmeler düşünülmelidir.
- Homojen aydınlatma: Geniş ikonlarda LED'in noktasal görünmemesi için ışık dağıtıcı (difüzör) katman kullanılabilir.
- Renk seçimi: LED rengi ve pencere katmanının rengi birlikte değerlendirilmelidir; aynı mürekkep farklı LED renklerinde farklı sonuç verebilir.
- Ortam ışığı: Panel güçlü ışık altında kullanılacaksa ikonların yeterince belirgin olması için kontrast daha dikkatli ayarlanmalıdır.
Bu yüzden dead-front içeren projelerde, mümkünse elektronik kart veya LED yerleşimi hazır olduğunda numune üretip gerçek koşulda denemek en sağlıklı yoldur.
Dead-front pencerenin avantajları
- Sade görünüm: Cihaz kapalıyken panelde gereksiz ikon ve pencere sınırı görünmez; ürün daha modern ve bütünlüklü görünür.
- Doğru anda doğru bilgi: Yalnızca aktif olan durum ikonu yandığı için kullanıcı neye bakması gerektiğini hemen anlar.
- Kapalı ve temizlenebilir yüzey: Göstergeler panelin altında kaldığı için yüzeyde ayrı bir parça, conta veya boşluk olmaz. Panel tek parça hâlinde silinir.
- Tek parçada birleşme: Tuşlar, ekran penceresi ve gizli göstergeler aynı leksan panelde bir araya gelir; montaj sadeleşir.
Dead-front, şeffaf pencere ve LED penceresi farkı
- Şeffaf pencere: Baskısız bırakılan alan; ekran her zaman görünür.
- LED penceresi: Küçük, yarı saydam bir alan; kapalıyken de pencere olarak fark edilir.
- Dead-front: Kapalıyken çevresiyle aynı görünür, yalnızca ışık yanınca fark edilir.
Tasarım dosyasında bu pencereleri nasıl işaretleyeceğinizi Ön Panel Tasarım Dosyası Nasıl Hazırlanır? yazımızda anlattık.
Sık sorulan sorular
Dead-front her renkte yapılabilir mi?
En iyi sonuç genellikle koyu renkli zeminlerde alınır. Açık renkli panellerde de uygulanabilir; ancak pencere sınırını gizlemek daha zordur ve tasarımın numuneyle denenmesi önerilir.
Dead-front pencere ekranın okunabilirliğini azaltır mı?
Yarı saydam katman ışığın bir kısmını tuttuğu için ekran, şeffaf pencereye göre bir miktar daha koyu görünür. Ekran parlaklığı ve katman yoğunluğu birlikte ayarlanarak okunabilirlik korunur.
Dead-front etkisi her LED renginde aynı mı görünür?
Hayır. Yarı saydam katmanın rengi, LED'in rengiyle birlikte sonucu belirler. Örneğin koyu bir katman altında bazı renkler daha parlak, bazıları daha soluk görünebilir. Bu nedenle kullanılacak LED renklerini teklif aşamasında belirtmeniz ve mümkünse numuneyle denemeniz önerilir.
Membran tuş takımında dead-front kullanılabilir mi?
Evet. Tuş üzerindeki durum ikonları veya panel üzerindeki göstergeler dead-front olarak tasarlanabilir; LED'ler devre katmanına ya da cihazın kartına yerleştirilebilir. Membran yapısını tanımak için Membran Tuş Takımı Nedir? yazımıza bakabilirsiniz.
Mevcut cihazımın panelini dead-front pencereli olarak yenileyebilir miyim?
Panelin arkasında ikonları aydınlatacak LED'ler veya bir ekran varsa çoğu zaman mümkündür. Mevcut panelin fotoğrafı ve LED yerleşimi üzerinden tasarım hazırlanır; sonucun beklediğiniz gibi olması için önce numune üretip cihaz üzerinde denemeniz önerilir.
