Membran tuş takımı (membran switch), ince esnek katmanlardan oluşan ve tuşa basıldığında elektrik kontağı sağlayan bir tuş sistemidir. Mekanik butonlara göre çok daha ince, su ve toza karşı kapalı ve uzun ömürlüdür. Hasta yatağı kumandalarından endüstriyel makinelere, ölçü aletlerinden beyaz eşyaya kadar geniş bir alanda kullanılır.
Leksan etiket ile membran tuş takımı arasındaki fark
Leksan etiket, kullanıcının gördüğü en üstteki baskılı paneldir. Membran tuş takımı ise bu panel ile birlikte, altındaki devre katmanlarını da içeren komple bir üründür. Yani her membran tuş takımında bir leksan ön panel vardır; ama her leksan etiket bir membran tuş takımı değildir.
Membran tuş takımının katmanları
- Grafik ön panel: Ters baskılı polikarbonat veya polyester film. Tuş ikonları, LED pencereleri ve ekran penceresi burada yer alır.
- Üst devre katmanı: Gümüş iletken mürekkeple basılmış polyester film.
- Ara (spacer) katman: Tuş altlarında boşluk bırakan yapışkanlı katman. Tuşa basılmadığında iki devre birbirine değmez.
- Alt devre katmanı: Tuşa basıldığında üst devreyle temas eden ikinci iletken katman.
- Arka yapışkan: Tuş takımını cihaz kasasına sabitler.
- Flex kablo kuyruğu: Devreyi cihazın elektronik kartına bağlayan esnek çıkış; konnektörlü ya da açık uçlu olabilir.
Tuş hissi nasıl belirlenir?
- Düz tuş: En ekonomik seçenek; tuş alanı yalnızca baskıyla belirtilir.

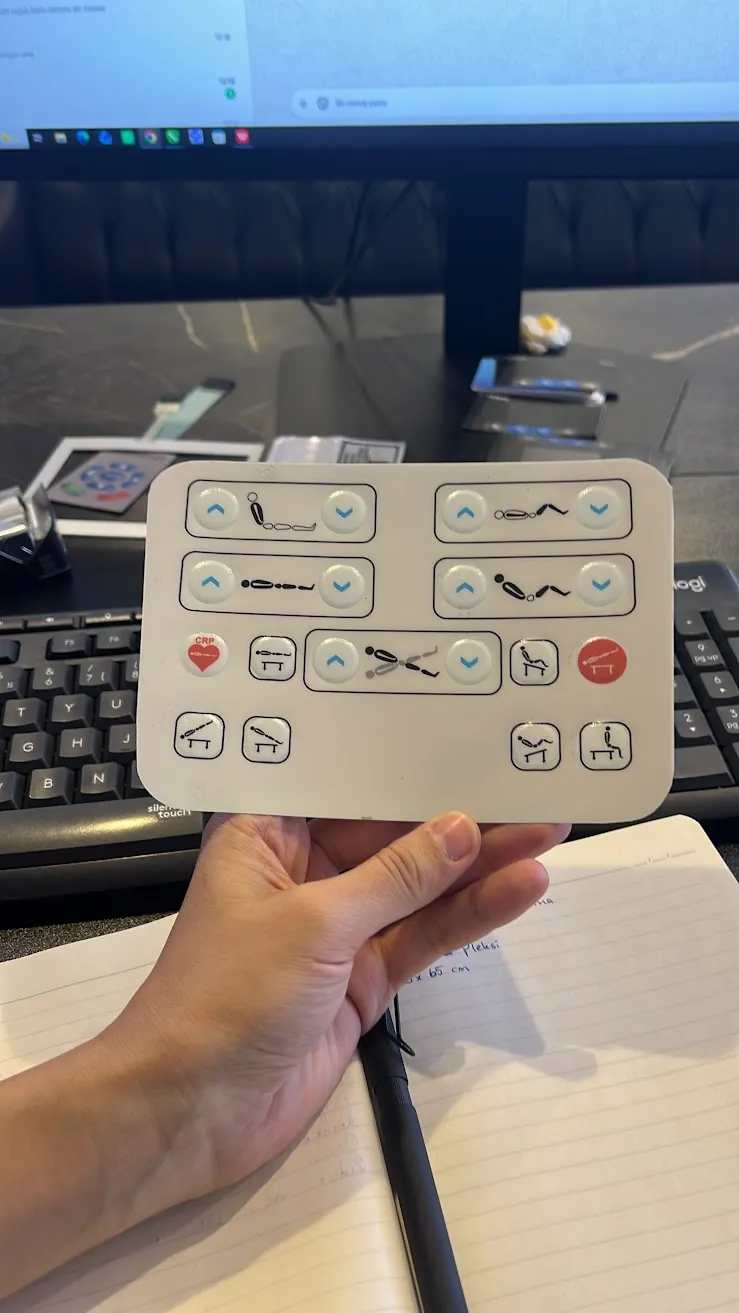

- Emboss (kabartma) tuş: Tuş alanı yükseltilir, kullanıcı tuşu parmağıyla bulur. Pillow (yastık) ve rim (çerçeve) olmak üzere iki tipi vardır.
- Metal dome: Tuşun altına yerleştirilen metal kubbe, net bir "klik" hissi verir.
LED ve ekran pencereleri
Durum ışıkları için yarı saydam LED pencereleri, ekranlar için şeffaf ya da renk filtreli pencereler ön panelde açılır. Dead-front uygulamasında gösterge, cihaz kapalıyken görünmez; ışık yandığında belirir.
Sipariş öncesi hazırlamanız gerekenler
- Tuş takımının dış ölçüleri ve tuş yerleşimi
- Tuş sayısı ve devre şeması (hangi tuşun hangi pine gittiği)
- Kablo kuyruğunun konumu, uzunluğu ve konnektör tipi
- Tuş hissi tercihi: düz, emboss ya da metal dome
- LED ve ekran pencerelerinin yerleri
- Kullanım ortamı ve adet
Elinizde yalnızca eski bir tuş takımı varsa, numune üzerinden ölçü alınarak yenisi üretilebilir.
Leksancım olarak ön paneli ve alttaki devre katmanını birlikte üretip komple membran tuş takımı teslim ediyoruz. Projeniz için teklif formunu doldurabilirsiniz.
