Membran tuş takımı (membran switch, membran klavye), cihazınızın kullanıcıyla buluştuğu tuşları ve göstergeleri ince, tek parça ve sızdırmaz bir yapıda birleştirir. En üstte baskılı bir leksan etiket yani ön panel, altında tuşa basıldığında kontağı sağlayan devre katmanları ve cihaz kartınıza bağlanan flex kablo çıkışı bulunur.
Leksancım olarak yalnızca ön paneli değil, alttaki devre katmanını da üretiyor ve komple membran tuş takımı teslim ediyoruz. Böylece ön panelin pencereleri ile devredeki LED'ler ve tuş konumları aynı çizim üzerinden, birebir uyumlu çıkar.
Membran tuş takımının katmanları
- Ön panel (graphic overlay): Polikarbonat veya polyester filme ters baskı. Yazılar ve ikonlar filmin altında kaldığı için silinmez.
- Ara (spacer) katman: Tuşların altında boşluk bırakarak kontağın yalnızca basıldığında kapanmasını sağlar.
- Devre katmanı: Tuş kontakları ve iletken yollar; cihazınızın bağlantı şemasına göre çizilir.
- Flex kablo çıkışı (tail): Kartınızdaki konnektöre göre uzunluk, çıkış yönü ve pin aralığı belirlenir.
- Yapışkan: Montaj yüzeyine göre 3M 467MP, 468MP veya 300LSE serisi.
Seçenekler
- Emboss tuş: Pillow veya rim kabartma ile tuşların parmakla bulunması kolaylaşır.
- LED penceresi: Durum ışıkları için şeffaf ya da renk filtreli pencereler.
- Dead-front: Işık yanmadığında görünmeyen, yandığında beliren gösterge ve ikonlar.
- Ekran penceresi: LCD veya dokunmatik ekran için şeffaf alan.
- Pantone renk eşleme: Kurumsal renklerinizle birebir uyumlu baskı.
Nerelerde kullanılır?

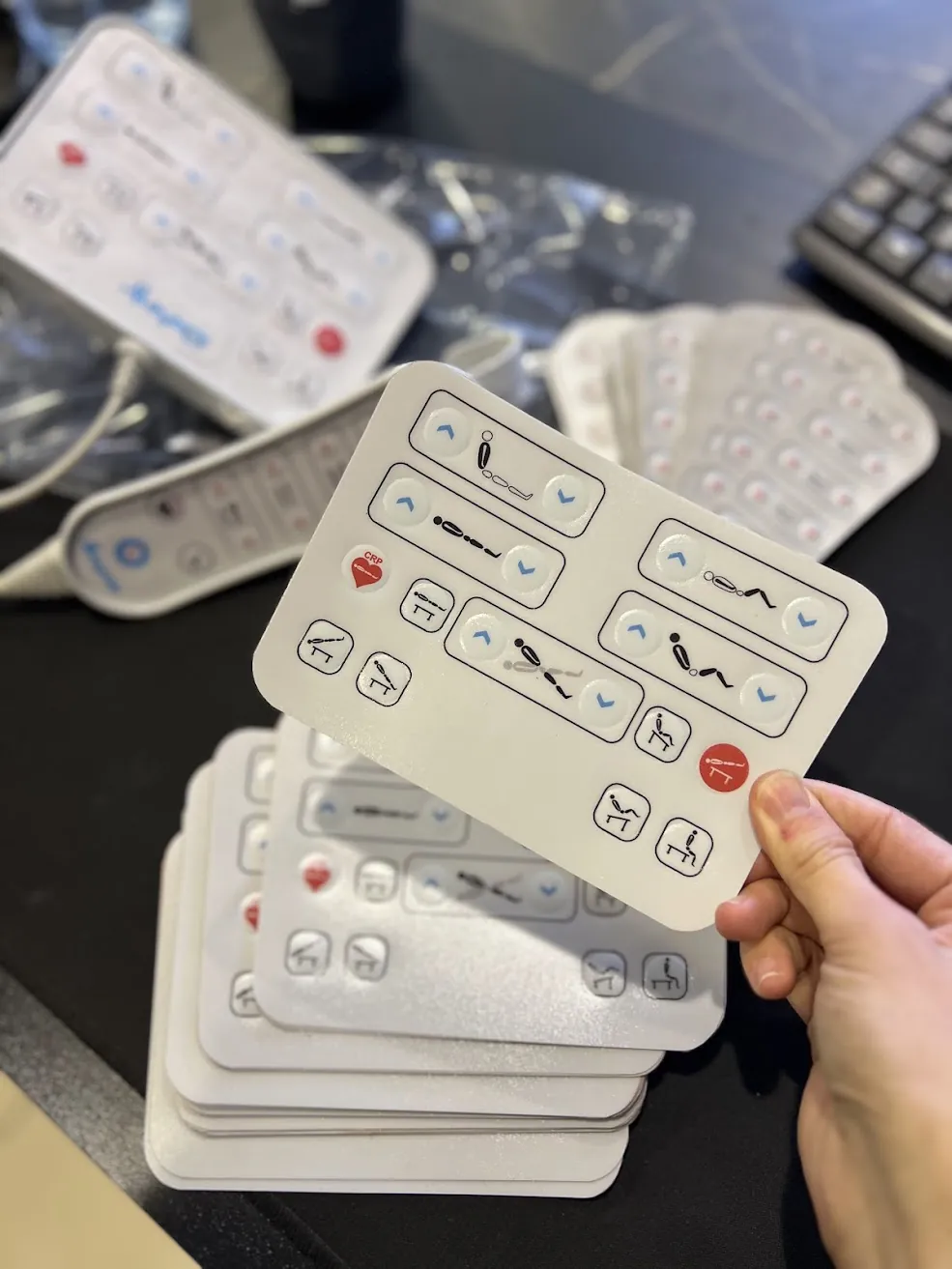

Hasta yatağı kumandaları, medikal ve laboratuvar cihazları, endüstriyel kontrol üniteleri, ölçü aletleri, asansör ve otomasyon panelleri, beyaz eşya ve ısıtma cihazları membran tuş takımının en yaygın kullanıldığı alanlardır. Toz, nem ve temizlik kimyasallarına karşı düz ve sızdırmaz bir yüzey sunduğu için mekanik butonların yerine tercih edilir.
Membran etiket ile membran tuş takımı arasındaki fark
Sektörde membran etiket denildiğinde çoğu zaman yalnızca üstteki baskılı ön panel kastedilir. Cihazınızda tuşların altında zaten bir devre kartı varsa sadece ön panel yeterli olabilir. Tuşlar kontağı kendisi sağlayacaksa komple membran tuş takımı gerekir. Hangisine ihtiyacınız olduğunu mevcut cihazınızın fotoğrafından birlikte belirleyebiliriz.
Teklif için gerekenler
Panelin en ve boy ölçüsü, tuş sayısı ve yerleşimi, LED ve pencere konumları, flex kablo çıkış yeri ve konnektör tipi, adet ve kullanım ortamı. Teknik çiziminiz yoksa mevcut tuş takımınızın numunesi ya da net bir fotoğrafıyla da başlayabiliriz. Konuyu daha ayrıntılı merak ediyorsanız Membran Tuş Takımı Nedir, Nasıl Üretilir? yazımıza göz atın.
Sıkça sorulanlar
Evet. Membran switch, membran klavye ve membran tuş takımı aynı ürün için kullanılan isimlerdir: baskılı ön panel, ara katman, devre katmanı ve flex kablo çıkışından oluşan tek parça tuş takımı.
Evet. Mevcut devreniz sağlamsa yalnızca üstteki baskılı leksan ön paneli ölçüsüne uygun olarak üretebiliriz.
Evet. Numune veya net fotoğraf ve ölçülerle çalışırız; çizimi ve devre yerleşimini gerekirse biz hazırlarız.
Evet. Tek adet prototipten seri üretime kadar üretim yapıyoruz; düşük adetlerde kalıp maliyeti olmayan UV dijital baskı kullanılabilir.
