Bir elektrik panosunun kapağını açan teknisyen, hangi şalterin hangi hattı beslediğini, hangi butonun hangi motoru durdurduğunu ilk bakışta anlayabilmelidir. Yanlış okunan bir etiket, arıza süresini uzatabilir ya da güvenlik riski oluşturabilir. Bu yüzden pano etiketi, bir panonun en küçük ama en önemli parçalarından biridir. Bu yazıda elektrik panolarında kullanılan etiket türlerini ve leksan ile nasıl dayanıklı bir çözüm elde edileceğini anlatıyoruz.
Elektrik panolarında kullanılan etiket türleri
Pano ön kapak etiketi
Panonun kimliğidir: pano adı, beslediği bölüm, gerilim bilgisi ve firma logosu gibi bilgileri taşır. Genellikle kapağın üst kısmına yapıştırılır ve uzaktan okunabilmesi istenir.
Buton ve şalter etiketleri
Start, stop, reset, acil durdurma, otomatik/manuel seçici ve şalterlerin işlevini gösteren küçük etiketlerdir. Çoğunlukla buton deliklerinin altına ya da çevresine yerleştirilir. Bu etiketlerin her gün dokunulan bir alanda olduğu düşünülürse, silinmeye karşı dayanıklı olmaları önemlidir.
Operatör paneli (ön panel)

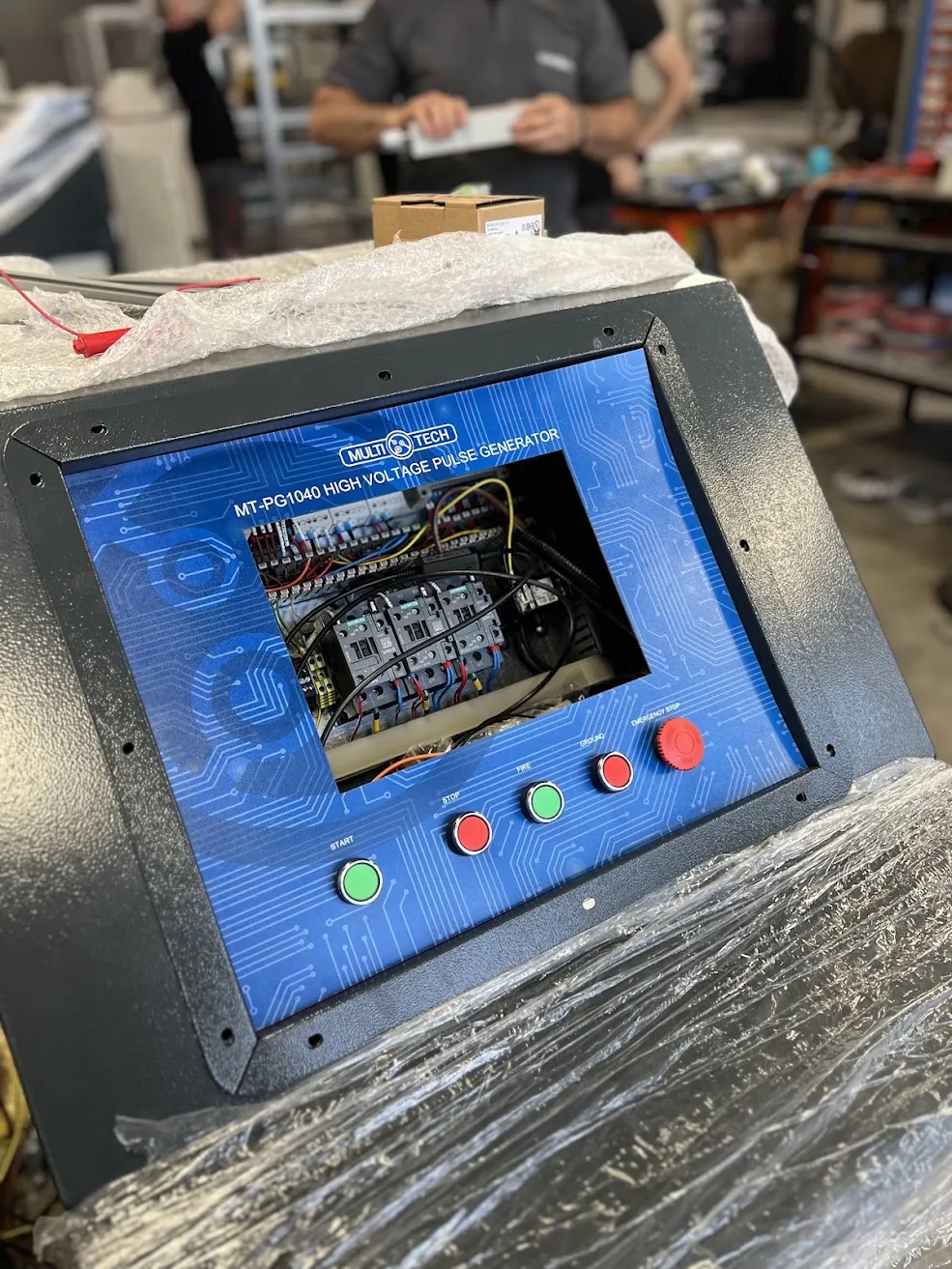

Pano kapağına monte edilen butonların, pilot lambaların, göstergelerin ve ekranın tamamını kapsayan tek parça bir panel de üretilebilir. Bu panelde buton delikleri, ekran penceresi ve gösterge alanları tek bir leksan üzerinde birleşir. Bkz. makine kontrol paneli.
Uyarı etiketleri
Elektrik tehlikesi, yetkisiz kişilerin müdahale etmemesi, enerjiyi kesmeden kapağı açmama gibi uyarıları taşır. Sarı-siyah ve kırmızı-beyaz gibi dikkat çekici renk kombinasyonları ve semboller kullanılır. Uyarı etiketlerinin içeriği, sembolleri ve renkleri için ilgili yönetmelik ve standartları kontrol etmenizi öneririz. Bkz. bilgi ve uyarı etiketi.
İç tanımlama etiketleri
Sigortaların, kontaktörlerin, rölelerin ve klemens gruplarının tanımlandığı küçük etiketlerdir. Pano içinde sıcaklık ve toz bulunabileceği için bunlar da dayanıklı malzemeden üretilmelidir.
Pano etiketlerinde sık yaşanan sorunlar
- Silinen yazılar: Yüzeye baskılı etiketlerde parmak teması ve temizlik bezleri yazıları zamanla siler.
- Solan renkler: Güneş alan veya yoğun aydınlatma altındaki panolarda renkler soluklaşır.
- Kalkan köşeler: Toz boyalı pano kapaklarında standart yapışkanlar zayıf kalabilir ve etiket köşelerden kalkar.
- Uyumsuz delikler: Buton deliklerine göre ölçüsü tutturulmamış etiketler kayık görünür.
Leksan ile dayanıklı pano etiketi
Ters baskı
Ters baskılı leksan etikette yazılar ve semboller şeffaf filmin arka yüzüne basılır. Üstte kalan film, parmak temasına, toza ve silme işlemine karşı baskıyı korur. Böylece etiket panonun ömrü boyunca okunur kalır.
Toz boya için doğru yapışkan
Elektrik pano kapakları çoğunlukla toz boyalı sactan üretilir. Toz boya düşük yüzey enerjili bir yüzey olabilir; bu durumda standart yapışkanlar yeterince tutunmayabilir. Bu tür yüzeylerde 3M 300LSE yapışkan kullanılır. Düz ve yaş boyalı metal yüzeylerde ise 3M 467MP yeterlidir. Ayrıntılar için 3M yapışkan seçimi yazımıza bakabilirsiniz.
Buton delikleri ve pencereler
Leksan etikette buton ve pilot lamba delikleri, ekran pencereleri ve gösterge alanları kesimle açılabilir. Böylece tek parça bir panel, kapaktaki tüm elemanlarla birebir hizalanır. Ekran penceresi şeffaf bırakılabilir ya da renk filtresiyle basılabilir. Durum ışıkları için LED pencereleri açılabilir.
Dış mekân panoları
Güneş alan dış mekân panolarında UV dayanımı yüksek film ve mürekkep seçilir. Yağmur alan panolarda etiket kenarlarının radyüslü kesilmesi ve yüzeyin uygulama öncesi iyice temizlenmesi de önemlidir.
Etiket ne zaman ve nasıl uygulanmalı?
Tek parça ön panel kullanılacaksa, etiketin butonlar ve pilot lambalar monte edilmeden önce kapağa yapıştırılması en temiz sonucu verir. Böylece buton gövdeleri etiketin üzerine oturur, etiket kenarları buton flanşının altında kalarak korunur. Uygulama öncesinde kapak yüzeyi izopropil alkolle temizlenir ve tamamen kurutulur. Etiket bir kenardan başlanarak yavaşça yerleştirilir, delikler kapaktaki deliklerle hizalanır ve tüm yüzey sıkıca bastırılır. Panolar çoğu zaman sahada, soğuk ortamlarda kurulur; çok soğuk bir yüzeye yapılan uygulamada yapışkan tam tutunmayabileceği için uygulamayı mümkünse ılıman bir ortamda yapın.
Pano etiketi tasarım ipuçları
- Tutarlı adlandırma: Etiketteki isimleri elektrik projesindeki adlandırmayla aynı tutun; teknisyen proje ile panoyu kolayca eşleştirsin.
- Renk kodu: Acil durdurma ve uyarılar için kırmızı ve sarı tonlarını, normal işlevler için nötr renkleri kullanın.
- Okunabilir punto: Buton etiketlerinde bile yazının kolay okunacağı bir punto seçin; gerekirse kısaltma kullanın ama kısaltmalarda tutarlı olun.
- Dil: Kullanıcılarınıza göre Türkçe, İngilizce ya da iki dilli etiket tercih edebilirsiniz.
- Delik ölçüleri: Buton deliklerinin çapını ve merkez konumlarını kesin ölçüyle verin.
Sipariş için hazırlamanız gerekenler
- Pano kapağının ölçüleri ve buton, lamba, ekran deliklerinin konum ve çapları
- Her butonun ve şalterin üzerinde yazacak metin
- Kapak yüzeyinin türü (toz boya, yaş boya, paslanmaz)
- Panonun iç mekânda mı dış mekânda mı olduğu
- Adet; aynı panodan birden fazla üretilecekse toplam sayı
Ölçü almanın püf noktaları için etiket ölçüsü nasıl alınır yazımıza bakabilirsiniz.
Sık sorulan sorular
Pano etiketi toz boyalı kapağa yapışır mı?
Evet, doğru yapışkanla. Toz boyalı yüzeylerde 3M 300LSE yapışkan kullanılması önerilir.
Tek bir pano için etiket yaptırabilir miyim?
Evet. Minimum adet yoktur; UV dijital baskıyla tek adet pano etiketi ekonomik şekilde üretilebilir.
Uyarı etiketlerinin içeriğini siz mi belirliyorsunuz?
Hayır, içerik sizin onayınızla belirlenir. Uyarı metinleri ve sembolleri için ilgili yönetmelik ve standartları kontrol etmeniz gerekir; biz onayladığınız tasarımı üretiriz.
Mevcut panomun etiketlerini çoğaltabilir misiniz?
Evet. Net fotoğraf ve ölçüyle mevcut etiketler yeniden üretilebilir; dijital prova onayınıza sunulur.
